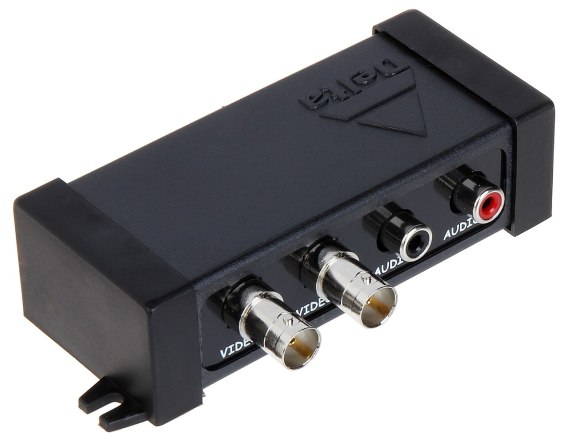

• TRANSFORMATOR VIDEO-AUDIO TR-2P+2AU

Symbol: TR-2P+2AU
64,00 zł Netto
78,72 zł Brutto
szt. Do przechowalni
Wysyłka w ciągu 24 godziny
Cena przesyłki 20,00 zł Brutto
Poczta Polska (Pobranie) 20,00 zł Brutto
Poczta Polska 20,00 zł Brutto
Paczkomaty InPost 20,00 zł Brutto
Kurier 35,00 zł Brutto
Dostępność 94 szt.

TR-2P+2AU przeznaczony jest do przesyłu sygnału wideo za pomocą skrętki komputerowej

Urządzenie dopasowuje impedancję kabla koncentrycznego 75Ω do impedancji przewodu symetrycznego zapewniając przesył sygnału wizyjnego do 400m (skrętka komputerowa 5 kategorii) oraz eliminuje zakłócenia niesymetryczne

W torze audio następuje separacja galwaniczna i dopasowanie impedancji sygnału 600Ω do impedancji przewodu symetrycznego, co umożliwia przesył sygnału audio do 1200 metrów


Do zbudowania pełnego toru przesyłu sygnałów wymagane są dwa takie urządzenia

Standard:
  • AHD - 5 Mpx
  • HD-CVI - 8 Mpx 4K UHD
  • HD-TVI - 8 Mpx 4K UHD
  • CVBS - PAL / NTSC
Zasięg audio: max. 1200 m
Rodzaj urządzenia: Pasywne
Liczba kanałów: 2 Wideo
2 AUDIO
Zasięg wideo: max. 400 m UTP kat. 5e
Napięcie we/wy 75Ω (CVBS): Vpp

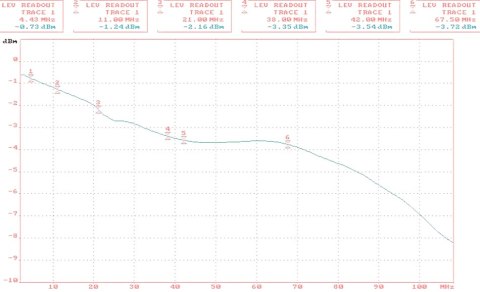

Tłumienie:
  • 4.43 MHz @ 0.73 dB
  • 11 MHz @ 1.24 dB
  • 21 MHz @ 2.16 dB
  • 38 MHz @ 3.35 dB
  • 42 MHz @ 3.54 dB
  • 67.5 MHz @ 3.72 dB
Zakres pasma audio: 20 Hz ... 20 kHz
Separacja galwaniczna między wejściami a wyjściami: 600 V - Audio
Separacja między wejściami: > -50 dB Wideo
CMRR (dB @ 5MHz): 50 dB
Impedancja złącza koncentrycznego: 75 Ω Wideo
600 Ω AUDIO
Impedancja złącza symetrycznego: 100 Ω Wideo
100 Ω AUDIO
Nominalny poziom wejściowy audio: 1 V
Nominalny poziom wyjściowy audio: 1 V

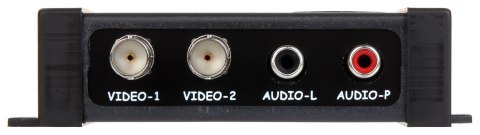

Typ złącza koncentrycznego: 2  x BNC Gniazdo Wideo
2  x CINCH Gniazdo AUDIO

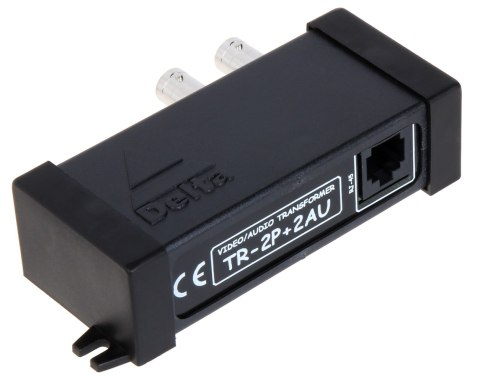

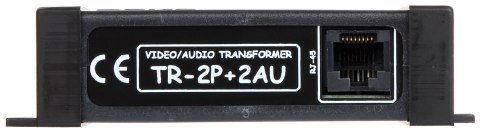

Typ złącza symetrycznego: RJ-45 (8-pin, 4 pary) Gniazdo
Temperatura pracy: -50 °C ... 55 °C
Dopuszczalna względna wilgotność otoczenia: < 95 %
Waga: 0.107 kg
Wymiary: 117  x 64  x 30 mm
Gwarancja: 3 lata
Producent / Marka: DELTA
